BLAST-AT pro řízení asynchronních motorů

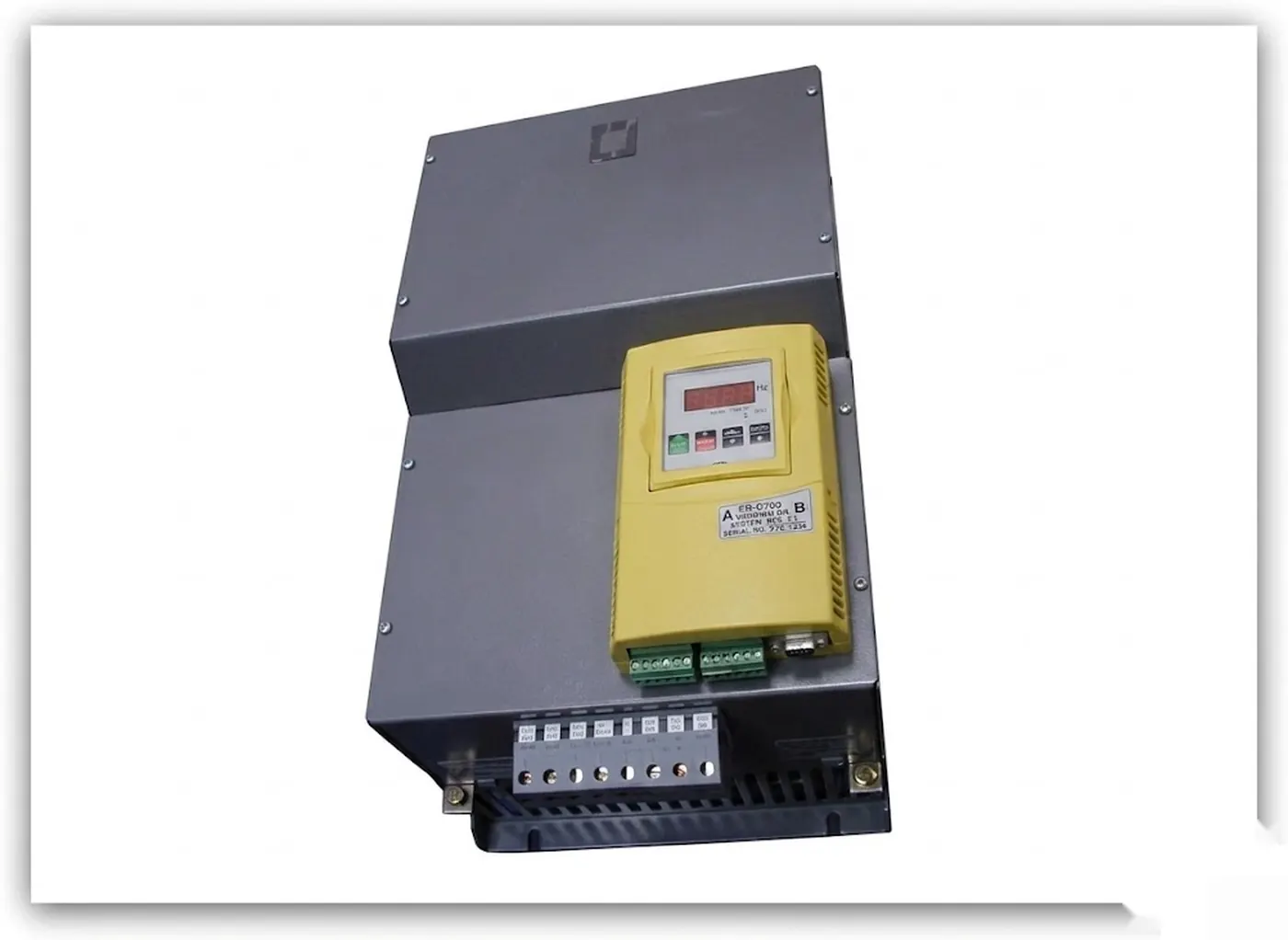

Měnič / regulátor – typová fotografie z produktové dokumentace.

BLAST-AT je určen pro průmyslové aplikace požadující řízení trojfázových asynchronních motorů, může být použit v různých aplikacích požadující různé řídící schopnosti. BLAST-AT obsahuje širokou řadu vlastností umožňujících vyhovět požadavkům velkého počtu průmyslových aplikací.

Použití frekvenčního měniče BLAST-AT

Měnič Blast-AT je vhodný pro použití v jednomotorových i vícemotorových aplikacích s asynchronními motory

kompresory, čerpadla, odstředivky
čerpadla pro centrální vytápění
v textilním a papírnickém průmyslu
větrací systémy
dopravní pásy, balící stroje, obráběcí stroje
dřevoobráběcí stroje
zvedací zařízení, výtahy jeřáby
děličky, mlýny
tiskařské stroje

Vlastnosti

Auto Tuning - nastavení měniče dle specifikace motoru a zátěže
Rychlostní profily - řízení minimální/maximální rychlosti v požadovaných profilech
PID řízení - řízení procesů s interním PID otevřeným regulátorem
Energy Saver - při nižších rychlostech
nastavení přetížení - ochrana navržená pro ochranu motoru
Flying Re-Start
rychlý STOP- rychlá decelerace motoru
3 nastavitelné rampy - řízená akcelerace/decelerace motoru
Auto ON/OFF pomocí vstupního řídícího signálu, pohon může provést START/STOP
Auto Restart
Napěťový boost - zajišťuje dostatečný výkon motoru při nízkých rychlostech
S-křivka akcelerace/decelerace
JOG - funkce
nastavení minimální/maximální rychlosti
přednastavené rychlosti
monitorovací funkce

Řídící módy

V/Hz mode - pro vícemotorové aplikace
Sensorless vector mode vektorové řízení bez zpětné vazby
Vector control mode vhodný pro aplikace požadující řízení momentu/rychlosti. Vektorové řízení se zpětnou vazbou

Typové řady

trojfázové napájecí napětí 380V, 415V, 440V, 460V, 480V ± 10%
	variabilní moment (cl1)				konstantní moment (cl2)
Typ	Výstupní proud	Výkon při 400V AC	Výkon při 460V AC	DC	Výstupní proud	Výkon při 400V AC	Výkon při 460V AC	DC
	[A]	[kW]	[HP]	[IDC]	[A]	[kW]	[HP]	[IDC]
BLAT258F	400	200	300	438	310	160	250	367
BLAT292F	420	250	350	470	370	200	300	438
BLAT340F	510	290	400	568	420	250	350	461
BLAT420F	610	355	500	662	480	280	400	532
BLAT520F	749	430	600	804	544	315	450	564
BLAT580F	844	500	700	875	600	355	500	615
BLAT670F	967	560	800	1027	781	460	600	994
BLAT780F	1135	650	900	1325	893	525	700	1264
trojfázové napájecí napětí 525V, 550V, 575V, 600V, 660V, 690V ± 10%
BLAT260K	220	200	200	275,8	180	160	150	226
BLAT320K	270	250	250	340	210	200	200	263
BLAT390K	330	315	300	415	260	250	250	327
BLAT480K	400	355	400	504	320	315	300	403
BLAT520K	440	400	450	554	350	355	350	441
BLAT640K	540	500	500	683	420	400	450	529
BLAT780K	660	630	600	836	520	500	500	658
BLAT960K	800	800	800	1014	620	630	600	785

Variabiliní moment (VT/cl.1) - 110% po 1 minutu, každých 10minut
Konstantní moment (CT/cl.2) - 150% po 1 minutu, každých 10 minut
výkon je vypočítaný pro čtyř-pólový motor
maximální vstupní proud je roven 90% výstupního proudu
nadproudová ochrana motoru a DC-BUS je instalována
BLATxxxY(DC BUS připojení) má stejný proud a výkon jako BLATxxxF
BLATxxxK(DC BUS připojení) má stejný proud a výkon jako BLATxxxJ

Verze G pro napájecí napětí = 500V je na objednávku
