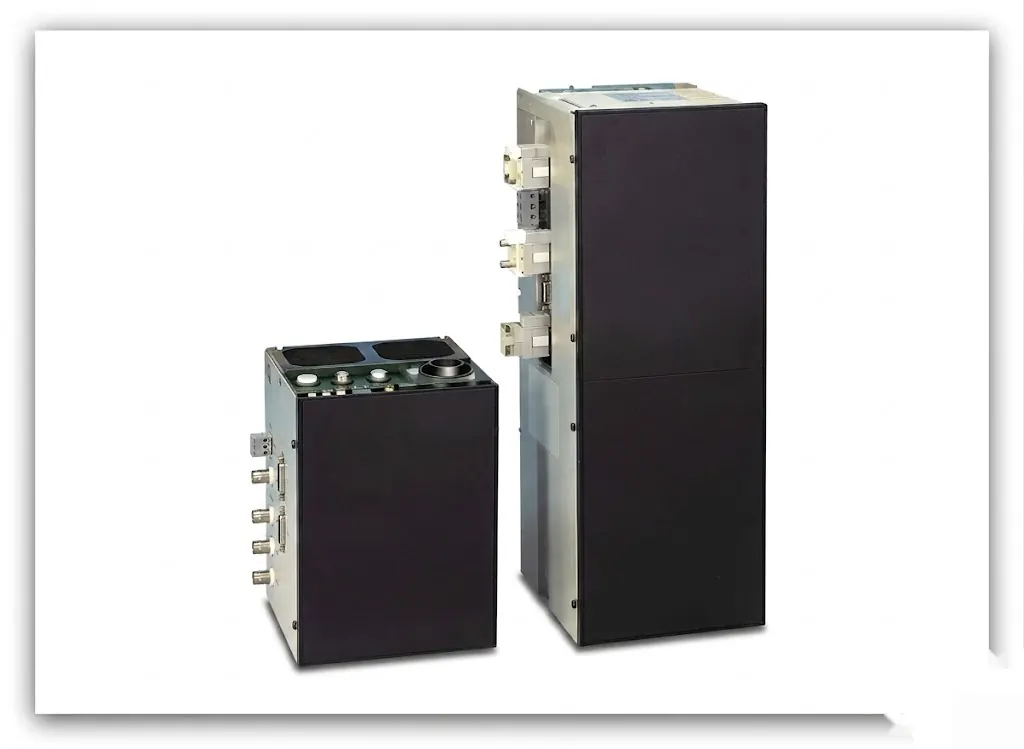

Měnič / regulátor – typová fotografie z produktové dokumentace.
DC WAVE -R je čtyř-kvadrantový regulátor určený pro řízení stejnosměrných motorů, jsou schopny uspokojit různé průmyslové aplikace, vyžadující použití stejnosměrných motorů.
Napětí a kmitočet
Všechny regulátory mohou být dodávány s fixním napájením buzením motoru, nebo v aplikacích, kde je požadována přesnější regulace proudu v buzení motoru mohou být měniče dodávány s proměnným napájením buzení motoru.
v regulátorech DC WAVE - R je regulační obvod typu dvojité otáčkové a proudové smyčky. Takový systém zaručuje bezpečný provoz.
digitální vstupy a výstupy jsou opticky izolovány, analogové vstupy a výstupy jsou chráněny vhodnou ochranou před zkratem proti kostře.
komunikace RS485, ProfiBus, CanBus.

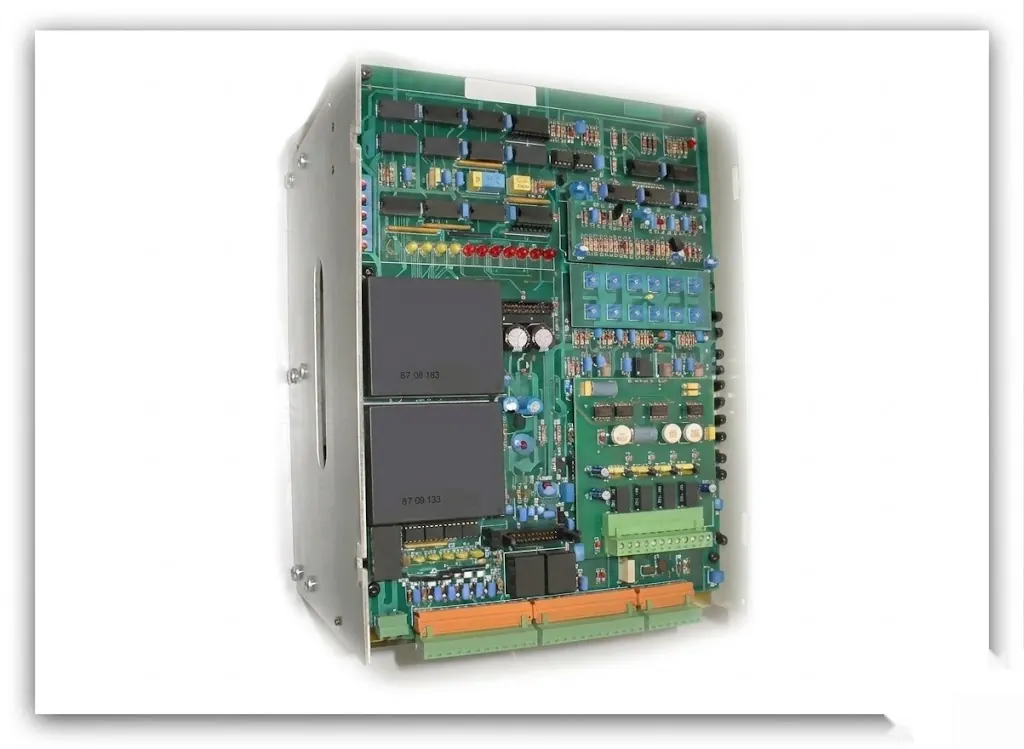

Měnič / regulátor – typová fotografie z produktové dokumentace.
Přídavný modul pro hlášení provozních stavů
Pro úplnou kompatibilitu měniče DC WAVE-R s měničem Formic - V
Použití přídavného modulu
Hlášení nulových otáček (duplicitně s měničem, ale přesnější a nastavitelný)
Hlášení neshody za daných a skutečných otáček (nastavitelné)
Hlášení nastavené úrovně otáček
Hlášení proudu kotvy, pokud je větší než nastavený (nastavitelné)
Buzení měniče
Pevné Buzení
Struktura obvodu má mimo můstkový usměrňovač jeden proudový transformátor pro měření dodávaného proudu.
Velikost 0
Velikost 1
Velikost 2
Napájecí napětí
260V 50/60Hz
380V 50/60 Hz
Jmenovitý proud
5A
12A
24A
Počet závitů
5
2
1
Model desky
52180
52150
Variabilní Buzení
Používá se k regulaci proudu buzení motoru. Tento obvod dovoluje prostřednictvím trimrů nastavení hodnoty jmenovitého proudu, hodnoty minimálního proudu a jmenovitého napětí kotvy, jako u pevného buzení je prostřednictvím kabelu spojený s měničem.
Velikost 0
Velikost 1
Velikost 2
Velikost 3
Napájecí napětí
260V 50/60Hz
380V 50/60Hz
Jmenovitý proud
2A
5A
12A
36A
Počet závitů
3A
6,5A
15A
Model desky
52140 + 52130
52140 +52190
Technická data
Napájecí napětí výkonové části (trojfázové):
220 - 240 V -15% +10% 50 - 60 Hz
380 - 440 V -15% +10% 50 - 60 Hz
500 - 540 V -15% +10% 50 - 60 Hz
Napájení regulátoru (jednofázové):
110 - 115 V -15% +10% 50 - 60 Hz
220 - 330 V -15% +10% 50 - 60 Hz
Jednotky buzení:
- 12A s moduly vestavěnými v měniči velikost 01 - 06
- 24A s moduly vestavěnými v měniči velikosti 07 - 14
- 45A externí budící moduly
Ventilace:
- přirozená pro měniče velikosti 01,02
- interní ventilační jednotka velikost 03 - 06 ventilátor 24V dc
- pro velikost 07 a výše jednofázový ventilátor 220-230 V 50-60Hz
Pracovní teplota:
45°C pro přirozenou ventilaci
35°C pro chlazení měniče interní ventilační jednotkou. Max. teplota vzduchu 50°C
Odlehčení :
1,2% nominálního proudu zvýšeného pro každý stupeň teploty od nominální
Vlhkost :
90% nekondenzující
Nadmořská výška :
všechny hodnoty platí pro výšku 1000m nad moře
Přesnost :
- +/- 0,5% při max. rychlosti při těchto podmínkách:
- změna zatížení 0 - 100%
- změna napájecího napětí +10% -15%
- změna napájecí frekvence +/-3%
- pracovní teplota +/- 10°C
- zvlnění zpětnovazebního signálu < 1%
